燃气报警图型监控系统

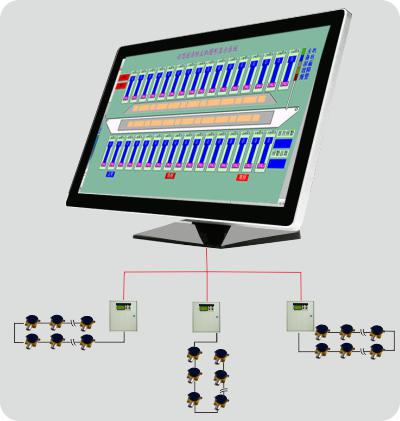

MST-1116型图文显示器是迈思通公司推出的全新可燃气体报警显示设备,它用于燃气泄漏报警的管理与控制以及设备的图形化显示。它与迈恩通公司的可燃气体报警控制器、可燃气体探测器组成功能完备的图形化燃气泄漏报警系统。
图文显示器主机为工控机,插在工控机上的接口板与控制器连接,工控机读取控制器信息并处理以图文形式直观显示;主机并且可以通过局域网、RS-232/RS-422等方式进行联网,接收、发送、显示设备的异常信息及主机信 息,从而实现了燃气泄漏报警的驱动图形、数据、业务等的联合运转。

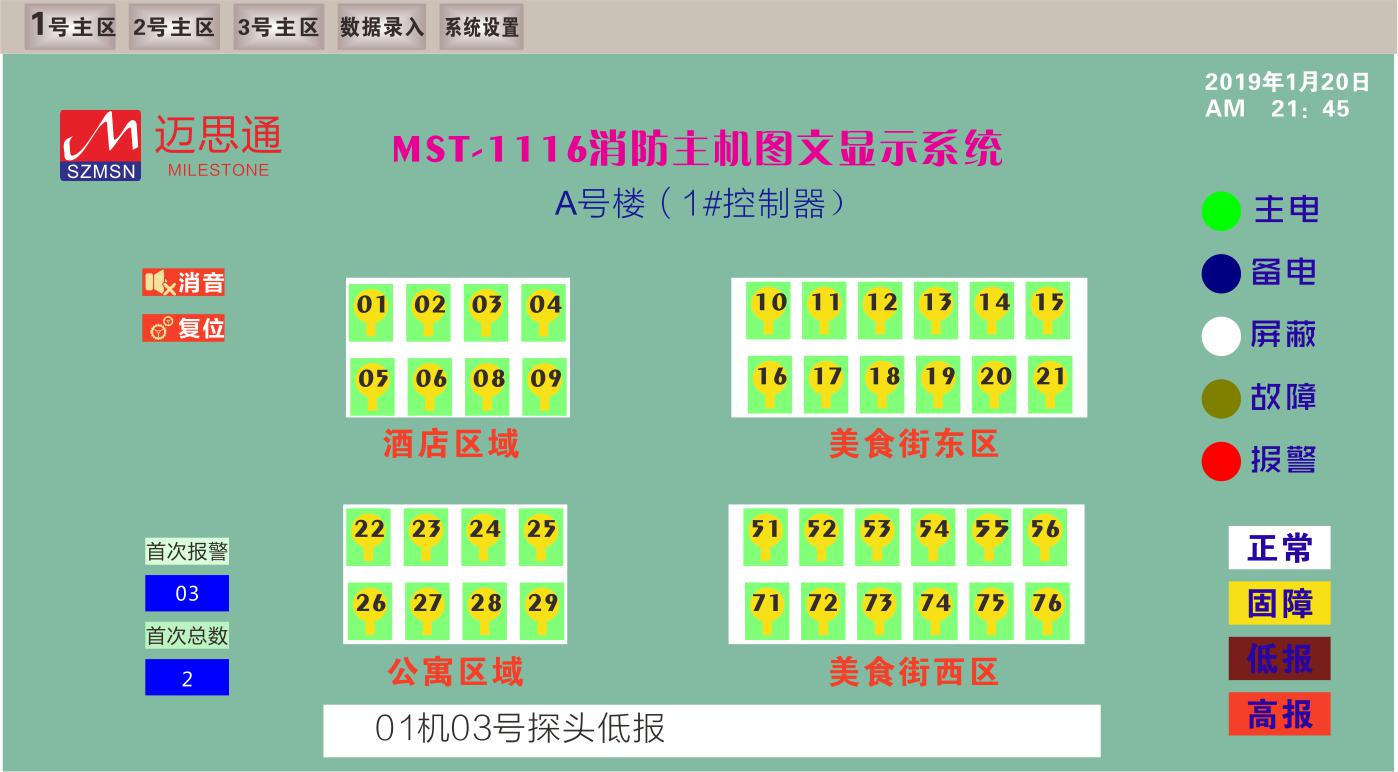

燃气报警图型监控系统界面

基本参数

使用环境 温度:0℃~+40℃  相对温度≤95%,不凝露
电源电压 AC220V 50Hz 0.5A
主机配置 内存: 512M 以上CPU : P41.8G以上
操作系统 WinXp ( IE6.0以上)
屏幕尺寸 21.5英寸
分辨率 1920 × 1080/60Hz
触摸屏 电容式+点触摸
网卡 内置千兆网卡
安装说明
上位机属非防爆结构, 应固定安装在安全场所,真安装位置应选择在便于观察和维护之处,周围不应再影设备工作的强电磁场 (电机、变压器、动力电缆等) 。
工作原理
本机采用19时竟屏大屏幕一体工控机 (图川、RS-232 、RS-485信号方式通 信,并将接收到的控制器相应的信患传入到 CPU 中进行分析处理,并作出对应的文字 显示、声光信号及声音输出信号。
注意事顶

上位机与控制器之间的距菌小于15米 时,可直接用RS-232总线连接(如果有) 。上位机与控制器之间的距离大于15米 时,必须用RS232-RS485转换器连接。
