工业气体报警器-ZX212

产品参数

ZX-212型可燃气体检测报警控制器为智能型报警控制器(以下简称控制器),它与具有防爆性能的SC910N型可燃气体探测器(以下简称探测器)配合使用。控制器在便于观察和维护的安全场所,探测器信号通过485总线方式传输给控制器,控制器可显示当前通道数,通道浓度以及报警或失效等状态。当浓度值超过报警预设值时,控制器可发出声光报警,并发出控制信号,提示操作人员,从而避免发生各种安全事故。
ZX-212型可燃气体报警控制器广泛用于化工、石油、冶金、油库、液化气站、喷漆作业、燃气输配等可燃气体产生、储存、使用等室内外易泄漏危险场所。 ZX-212型可燃气体报警控制器的设计、制造符合GB16808-2008 《可燃气体报警控制器技术要求和试验方法》中华人民共和国的国家标准及相应规程。

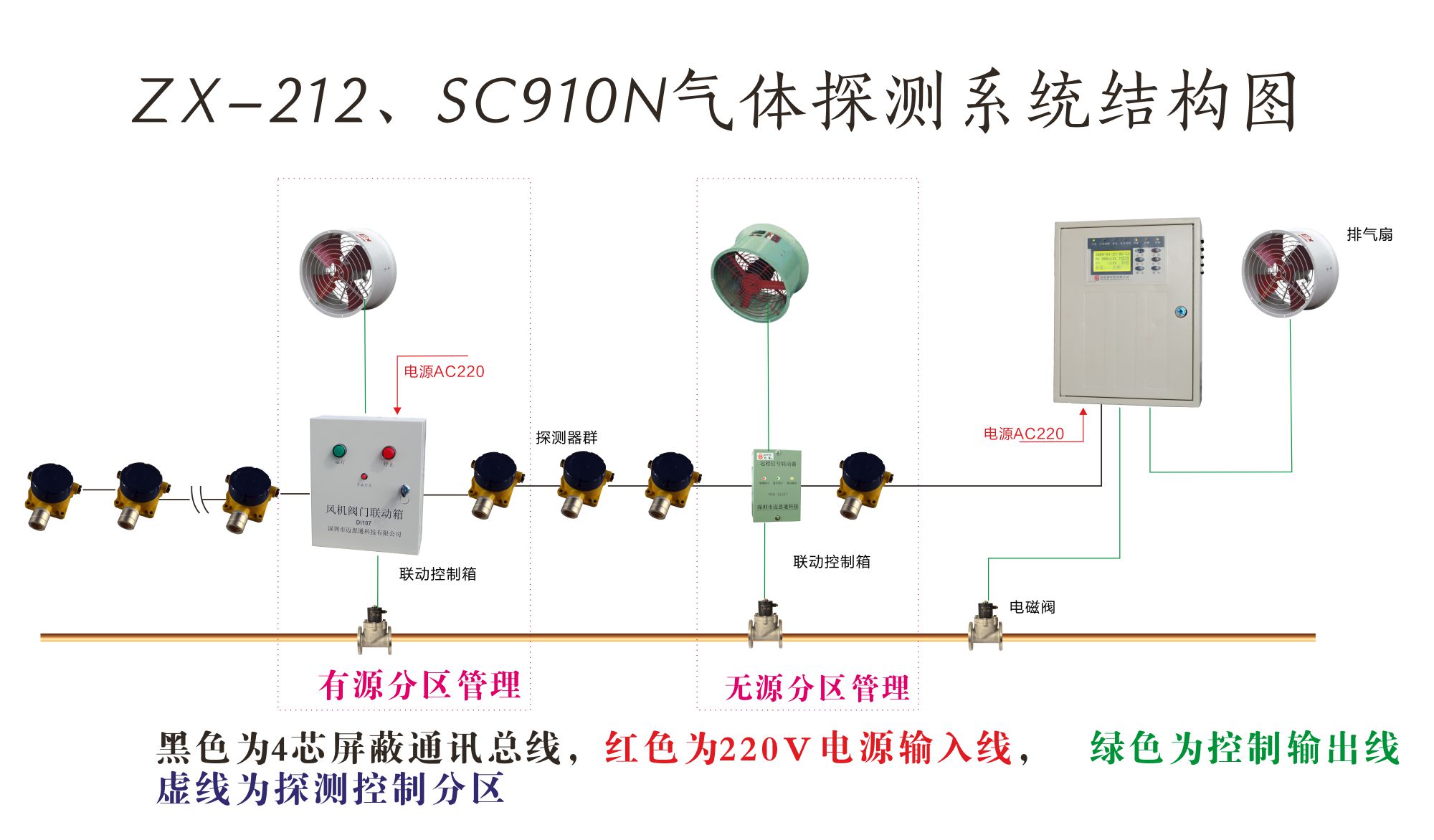

zx212气体报警器系统图大图
型号ZX-212
电源电压AC220V±20%
通道容量32路
控制总线RS-485总线制
声压范围>75dB/m
报警浓度报警默认值25%LEL(可调)
最大工作电流1.5A(带满16个探测器)
系统功耗20W(带满16个探测器)
备电容量24VDC/7AH, >2小时
稳定性长期工作报警浓度误差不大于±2.5%LEL
浓度偏差不大于±2.5%LEL
报警方式声光报警,液晶显示LEL浓度
备用电池规格 100*88*70MMX2
备用电池参数 12V5AH
结构尺寸350mmX280mmX93mm
重量5.6kg
执行标准GB16808-2008
安装说明
控制器属非防爆结构,应固定安装在安全场所,其安装位置应选择在便于观察和维护之处,周围不应有影响仪器工作的强电磁场(电机、变压器、动力电缆等)。
 功能说明
ZX-212型控制器操作简便,仅设5个操作按钮、7个指示灯以及一个LCD液晶显示屏,最大限度的方便用户操作,中文界面简洁友好(图1)。
zx212气体报警器显示屏 按键
  • 设置 ”键:设定各种参数,右移光标
  • “功能( )”键:左移光标或设定值的增加
  • 消音(∨) ”键:右移光标或设定值的减少;报警时可用于消除报警声音
  • 确定 ”键:确定某项操作,并保留设置、退出。
  • 复位 ”键:使系统重新启动。
  • 联动 ”键:暂时未用。

指示灯

  • 主电指示灯(绿色):显示本机市电电源正常。
  • 主电故障灯(黄色):显示本机市电电源太低或未接通。
  • 备电指示灯(绿色):显示本机备电电源正常。
  • 备电故障灯(黄色):显示本机备电源太低或未接通。
  • 屏蔽指示灯(黄色):指示探头没有接满16个。
  • 报警指示灯(红色):显示气体浓度超标。
  • 各种故障总指示灯(黄色):显示故障信息,包括:传感器是否故障、探测器与控制器连线是否故障、主备电连线及充电线路是否故障。

屏幕

正常工作时,常态显示如图2,第一行显示的是日期和时间,第二行显示的自左至右分别是探测器的通道编号、当前通道的气体浓度值、探测器状态,第三行如没有报警,显示的是被屏蔽的探测器,即未使用的通道号,例如:
zx212工业气报警器显示
ZX-212型控制器必须输入密码方能操作,按“设置”键2 ~ 3秒,出现密码界面,长按设置键,使光标循环移动,按上下键()设置“0 ~ 9”, 按“确定”键,密码输入正确,进入相应级别功能操作。 若密码错误,提示“密码错误” (见图4),可重新输入,如连续三次错误,则退出到轮询状态。请注意,报警时,必须先消音,否则不能进入菜单。
输入“1000”、 “2000”、 “3000”、分别进入一、二、三级操作(见图5),三级高于二级,二级高于一级,高级别的可以进行本级别及低级别的操作,反之则不能。

通道屏蔽 ——三级操作,密码正确,按“确定”键,显示(见图5):

按上下键( )移动光标到 “ 通道 ”, 按“ 确定 ”键,显示(见图6):按“ 设置 ”键,光标在1~16通道上循环移动不已,移动光标到对应通道下方,按上下键( )分别设置或屏蔽(√、×)该通道,并向前移动一位光标。如屏蔽,则该通道不轮询,并在屏蔽行显示。“ 设置 ”键不保存并退出,按“ 确定 ”键保存并退出。
alt=

自检(声光系统检测)——二级操作,密码正确,按“ 确定 ”键,显示(见图5):

按“上下键( )移动光标到 “ 自检 ”, 按“ 确定 ”键开启该设备(显示¤),再次按下“ 确定 ”键关闭(显示×)。按 设置 ”键退出。但屏幕自检时需长按“确定”键检查亮点,松开检查暗点。再按“上下键( )退出屏幕检测。

必须注意:外设二是为脉冲阀专设的继电器接点,不可长时间处于开启状态,否则会烧毁电磁阀!!!!!!

alt= 保养指南
  • 1.切勿对传感器头喷杀虫剂、定性发胶、油漆粘接剂、稀释剂酒精等等易燃易爆物质。
  • 2.切勿在传感器模块的防爆网表面涂抹油漆等物质,以免挥发性物质影响探测器寿命和阻碍气体扩散。
  • 3.切勿放置在排烟管或者烟囱内及其附近。
  • 4.切勿放置在高温及机器超时的地方。
  • 5.如发生故障,不要自行拆卸维修,可通知供应商或者代理商处理。

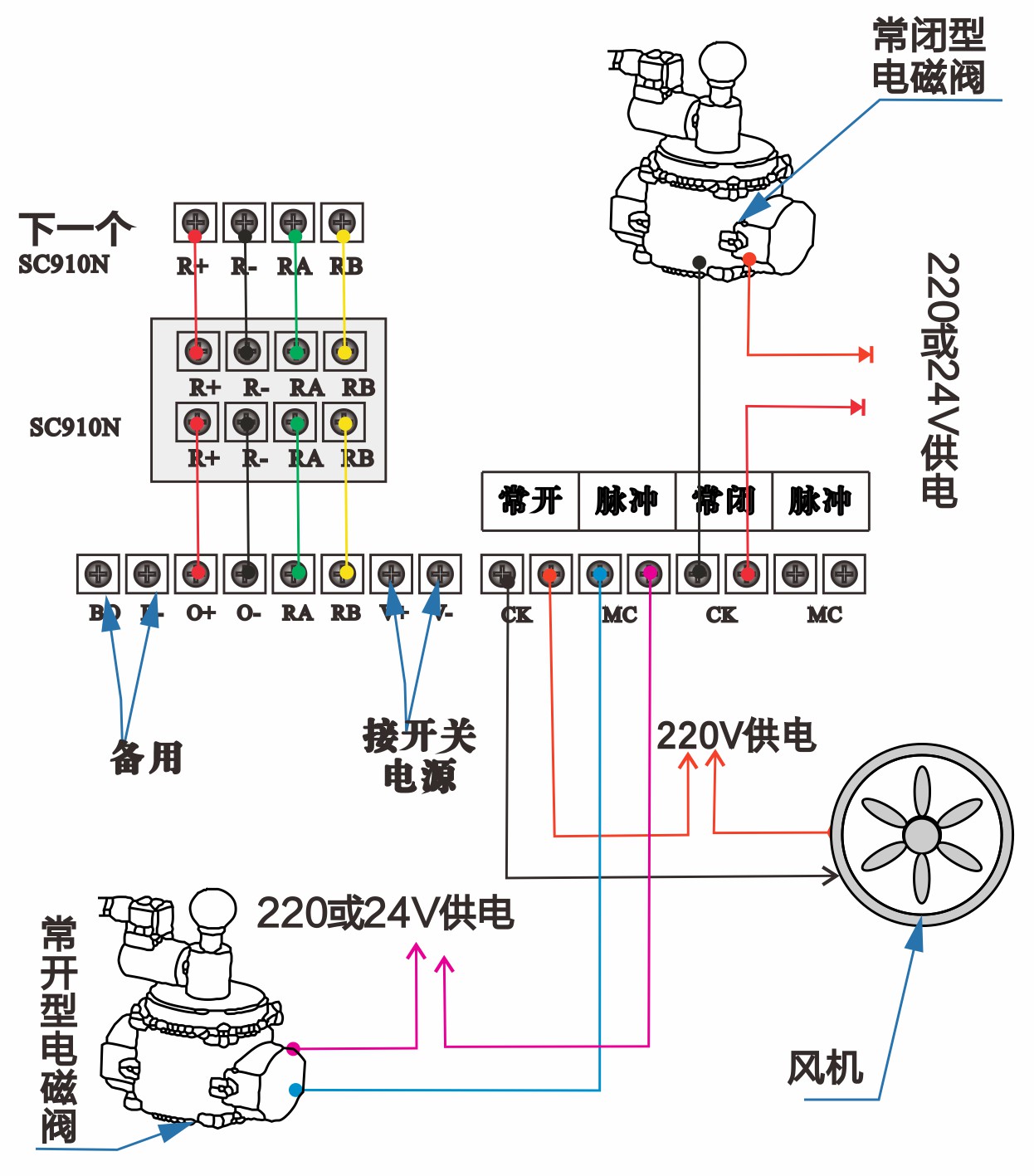

zx212气体报警器接线示意

  • 1. 在低于0℃环境中贮存的探测器应在室温环境中放置2 小时以上方可通电使用。
  • 2. 长期不使用的探测器,应在通电预热2 小时后才能正常使用。
  • 3. 运输中应注意防雨、防潮、避免强烈的震动和冲击。
  • 4. 探测器的安装必须由专业人员进行:安装探测器不应贴近墙面,周围应留有足够的空间用于日常维护和故障排除。监测比重小于空气的可燃气体时,宜将探测器安装在距顶棚0.3 米处,监测比重大于空气的可燃气体时,宜将探测器安装在距地面0.3 米处。
  • 5. 具体环境中探测器的探测范围与很多因素有关,诸如被检测气体的种类、检测环境中的风向、风速等。我们推荐的探测范围是空间范
    围6×6 平方米,管道长度6 米。
  • 6. 在新建筑内,探测器应该在油漆、焊接工作完成后再安装。
  • 7. 不要将探测器安装在距蒸汽、油烟过近的地方。
  • 8. 不要将探测器浸入水或其它液体中使用。
  • 9. 不要在探测器附近使用有刺激性气味的物质如杀虫剂、油漆、大量的酒以免产生误报。
  • 10. 使用时应避免经常性的高浓度可燃气体冲击传感器。
  • 11. 正常情况下传感器的使用寿命为5 年。错误的安装、使用或不良环
    境的影响均会降低传感器的灵敏度,缩短其使用寿命。
