国标GB15322附录:点型可燃气体探测器试验设备

作者:       来源:       发布日期:2017-01-07

附 录 A
(规范性附录)
点型可燃气体探测器试验设备
A.1 点型可燃气体探测器温湿试验箱

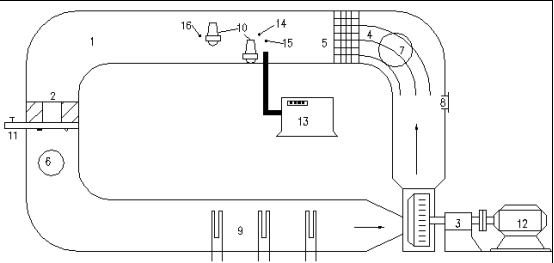

A.1.1 温湿试验箱风流筒示意图(见图 A.1) 可燃气体探测器试验设备图一
1-风筒;
2-涡流机;
3-通风机;
4-导流板;
5-整流栅;
6-加湿门;
7-进风门;
8-排气门;
9-加热器;
10-探测器;
11-可燃气体入口;
12-直流电机;
13-气体分析仪;
14-湿度检测仪;
15-湿度检测仪;
16-风速计。
图 A.1
A.1.2 技术参数
a) 闭环风流筒
内部容积 1.1m3,横断面积0.4m×0.4m,不锈钢板1.5mm,长度2.4m。
GB 15332.2-2003
b) 通风机
风速范围 0m/s~6.5m/s 连续可调。
c) 加热器
表面温度<300℃,温度控制范围:35℃~75℃连续可调,升温速率≤1℃/min。
d) 加湿器
湿度控制范围:90%RH~95%RH,加湿速率≤5%RH/min。
e) 气体浓度测量仪
甲烷测量范围(体积分数):0~5%;
丙烷测量范围(体积分数):0~3%;
氢气测量范围(体积分数):0~4%;
一氧化碳测量范围(体积分数):0~0.1%。
f) 温度测量仪
误差±0.5℃,分辨率≤0.1℃。
g) 湿度测量仪
误差±0.5%RH,分辨率≤0.1%RH。
h) 风速测量仪
测量范围 0.2m/s~10m/s,测量误差不大于±5%。
A.2 点型可燃气体探测器低温试验箱

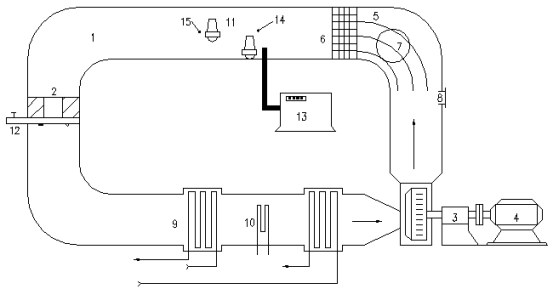

A.2.1 低温试验箱风流筒示意图(见图 A.2)
A.2.2 技术参数
a) 闭环风流筒
同 A.1.2 a)。
b) 通风机
同 A.1.2 b)。
c) 蒸发器
温度控制范围:0℃~-40℃连续可调,降温速度≤1℃/min。
d) 加热器
3 相1 组、380V,9kW。
e) 气体浓度测量仪
同 A.1.2 e)。
f) 温度测量仪
误差±0.5℃,分辨率0.1℃。
g) 风速测量仪
同 A.1.2 h)。
可燃气体探测器试验设备图二
1-风筒;
2-涡流机;
3-通风机;
4-直流电机;
5-导流板;
6-整流栅;
7-进风门;
8-排气门;
9-蒸发器;
10-加热器;
11-探测器;
12-可燃气体入口;
13-气体分析仪;
14-温度检测仪;
15-风速计。
图 A
