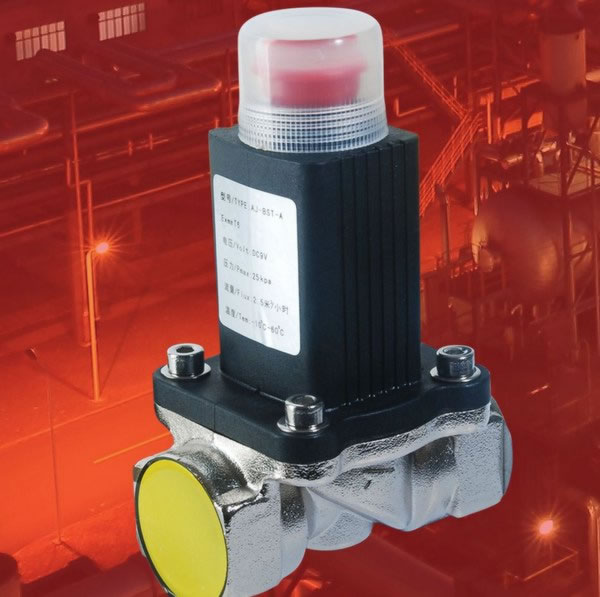

DN15燃气电磁阀

产品参数

A^-A⁺

燃气电磁切断阀主要用于家用燃气管路的紧急切断.与燃气泄露探测器一起使用，在燃气设备发生泄漏的情况下，可以安全地切断燃气管，起到保护作用，本电磁阀符合欧洲GASTEC安全标准。

在正常使用时，手动打开阀门，阀门允许燃气自由通过.当发生燃气泄漏时，燃气报警器会发出脉冲电压倍号，关闭阀门.燃气的被切断；避兔了燃气的泄漏。在排除故障后. 需在在断电的悄况下. 将手动拉杆提—— 打开阀门，正常供气。

本阀采用树脂混合30%的玻璃纤维迸行注塑封装.为浇封型防爆电磁阀， 通过国家防爆认证。

原理

电磁阀巧妙利用瞬时电磁力与永磁力及弹簧力的相互作用，实现脉冲驱动自保持关阀及手动开阀自保持功能。关阀驱动原理：瞬时直流脉冲驱动关阀（ DC 9V~12V/ lS) 打开防护盖，手动压下红色手柄也可关阀,关阀后状态自保持。

技术参数

原理结构	一步活塞式
通径范围	DN15-25
环境温度	10~+50°C；
控制方式	常开型（通电关闭，手动复位）
电源电压	DC9V~DC15V（电源充放电式：脉冲）
流体温度	＞+60°C
流体压力	100kpa
连接方式	螺纹
接线方式	浇封型，出线长度0.4米
关阀速度	小于1秒
密封性能	三点一线（导向销、手动杆、活塞），密封严密
阀体材质	锻铝/黄铜合金
阀芯密封材质	NBR
线圈材质	漆包线；
驱动电流	小于2A
执行标准	Q/HR01A2013，GB3836.1，GB3836.9
防爆标志	ExmbⅡT4Gb

直通阀及直角阀安装于燃气管道中. 表前阀安装于燃气表上. 与燃气表的进气口相连。

安装要求

安装前进行下列检查，若不符要求，不允许使用

①电磁阀铭牌上的参数应与实际使用要求相符:

②所有防爆零件无裂纹无影响防爆性能的缺陷

阀门安装单位应具备相应资质并放相关的燃气管道施工规范安装。
• 阀门应安装在户内的总进气阀之后，以便检修。
• 应按阀体标明的气流方向安装，阀体线圈不得倒立，允许水平和垂直安装
• 管道吹扫时，建议将电磁阀隔离，以免管内杂物损坏阀门密封材料。
• 管道在进行试压检测密封性能前，应先使电磁阀处于开阀状态。
• 手动开阀时， 宜在阀门迸出口压力平衡时操作。

• 1、不可私自拆装电磁阀. 由于私自拆装电磁阀所引起的一切问题.本公司概不负责。
• 2 、阀体线图部分不得倒立. 只能水平或垂直安装。
• 3 、电磁阀白色线接关阀信号正极，黑色线接负极，接反不能关阀。
